 模拟型平面无线调车系统 >> TKG-2型铁路通讯光纤直放站

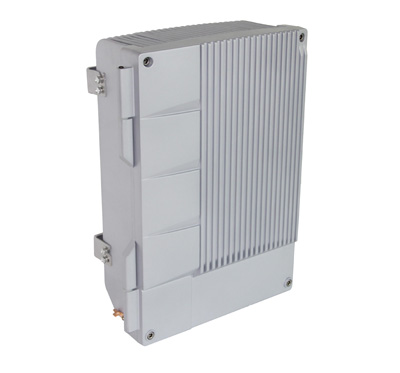

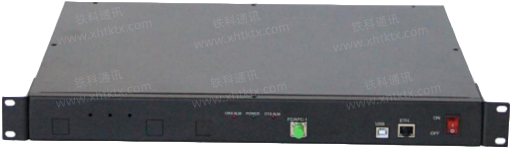

     TKG-2-J型光纤直放站近端机                TKG-2-Y型光纤直放站远端机




在构建铁路无线通讯系统中,由于存在各种特殊的通讯环境,如固定台和移动机车台之间存在山包、隧道及高大钢结构建筑物等造成通讯盲区。为解决通讯盲区和弱场区的覆盖问题,一般采用直放系统或无线差转。与无线直放、射频直放及无线差转相比,光纤直放站的特点:

1. 工作稳定,覆盖效果好。通过光纤传输信号,不受地理环境,天气变化或施主基站覆盖范围调整的影响。

2. 设计和施工更加灵活。在设计时无需考虑安装地点能否接收到信号,也没有收发隔离问题,选址方便.覆盖天线可根据需要采用全向或定向天线

TKG-2光纤直放站系统由TKG-2-J光纤直放站近端机、TKG-2-Y光纤直放站远端机、中转台及光纤等组成,实现铁路平面无线调车系统等无线通信系统的信号延伸覆盖。

产品性能:

一个近端机最多可支持4个远端机。

采用波分复用技术实现通过一根纤实现长距离传输。

采用高选择性和低插损的滤波器来减少上下行的干扰。

详细的直放站参数和状态监控,如RSSI,温度,输出功率电平,增益,衰减,回波损耗,电压驻波比等。

配有RS-232端口,可与便携笔记本相连进行本地测试。

可通过近端机对远端机进行监控。

可选用通过SMS, GPRSTCP/IP进行远程监控。

技术参数:

项 目
技术指标
上行
下行
工作频率(MHz)
380-490
输出功率 (dBm)
0-5
27-46
增益 (dB): 光路径衰耗10dB时
40-70
40-70
控点稳定度(ΔALC)
下行在最大功率处,输入再增加10dB,
输出功率变化应保持在2dB之内。
ATT增益调节范围(dB)
≥30 步进1dB
互调衰减(dBc)
工作带内
≤-15dBm/ 30KHz
工作带外(偏离2.5MHz之外)
≤-36dBm/ 30KHz
杂散发射(dBm)
带内
≤-36dBm/ 30KHz
9kHz-1GHz
≤-36
1GHz-12.75GHz
≤-30
输入/输出端口类型和阻抗
N型(阴头) 50 Ohms
端口驻波比(VSWR)
≤1.4
光端口输出光功率
≥0dBm
最大无故障工作时间MTBF (H)
≥50000小时
工作环境
工作温度:-25℃~+60℃;储存温度:-35℃~+85℃;相对湿度:≤95%
电源要求
标称值:220V/50Hz


      成功案例:

    四川宜宾某厂铁路专用线工程,其厂内设一工厂站,其接轨站是四川地方铁路宜宾站,两者距离为4.6公里,中间有一山包,造成两站间无线通讯受限。为实现两站间无线通讯全覆盖,利用既有纤构建光纤直放站即可实现。具体配置方案如下图示:

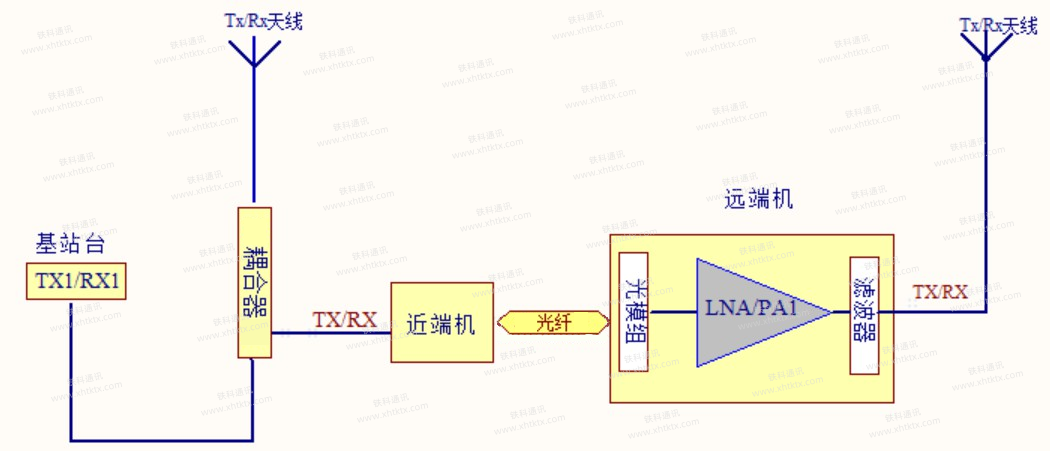

      铁路平调光纤直放站方案如图示:
